真鍮削り出しシフトロッド(シフトリンケージ)

社外フォアコンをミッドコン化その2　シフト側編で自分用に作った
真鍮削り出しのシフトロッドですが

自分で言うのもアレですが

予想以上にカッコ良く出来たのでヤフオクに出して見る事にしましたｗ

失敗した時の為に余分に材料を仕入れて有ったのでそれを使って作ろうと思います!!

基本的に自分で作ったのと作りは同じにしようと思います

本体は真鍮→余り強度が落ちないようなデザインでシンプルに

ネジ部分はステンレスボルト→5/16-24サイズで錆びないようにチョイス
5/16-24サイズなので今まで使っていたロッドエンドを付け替えて使ってもよし
新しく自分の車種に合わせたエンドを用意してもよし
でお好きな方を選んで使って下さい

ただ自分用のはミッドコンに合わせたので短いです
今回作るのはソフテイル用の長めのシフトロッド!!

－－－スポンサードリンク－－－

デザインは自分用のと似たような感じで

深い切り込みとボルトが入る部分が重なると強度的に怖かったので

ボルトが入る部分を考え20mm程は溝が入らないようにしてみます

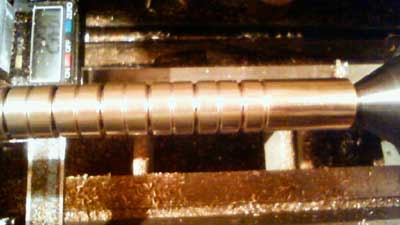

真鍮を旋盤にセットして目盛りと睨めっこしながら均等に溝入れ開始!!

ん～なかなかシンプルながら
良い感じの模様に
なったんじゃないでしょうか

自画自賛なだけでしょうかね？

もう少しアップで見てみるとこんな感じです

両端は20mmを残し5mm間隔で

1mmと0.5mmの丸い溝が入るようにしてます

溝の間隔をもっと狭くしても

カッコ良さそうですね!!

ただ気が狂うほど面倒くさそうです･･･

コレでも結構シンドイですからｗ

全体に溝が入ったので模様入れは終了
続いてこのままでは鈍い輝きなのと細かい傷が沢山入っているので
全体を磨き傷を消しつつピカピカのポリッシュにします

それから5/16-24のネジ溝を立てる為にした穴をあけます

念の為　本体に傷が入らないよう
真鍮板で包んで固定中

良い感じにピカピカになりました

後はココに斜めにならないよう
最新の注意をしタップを立て

そこに普通では外れない
ネジロック（赤）
(ほんとに強力なので所かまわず使うのは危険ですｗ)
を付けたステンボルトの頭をカットした
スン切りネジもどきをねじ込めばOKです

何とか両方上手に真っ直ぐ入りました!!

ココで斜めったら全てが台無し!!水の泡ｗ

正に不良在庫を抱える事になります･･･

それにしても真鍮の磨いた後の質感って最高ですね!!

思わずうっとりしちゃいますｗ

手にしたときの重量感も良い感じ♪

更にしばらく使って酸化したした時の味も良いし

アルミの酸化と違って許せちゃうステキな素材ですね

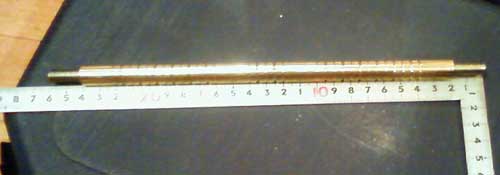

あまりに気に入ったのでもう一枚全体写真!!

本体が220mm

ネジ部分が20mm

全長260mmになっています

本体の径が１２mmほどですが

両端にロッドエンドをつけた時に

良い感じのむっちり感が出る太さで気に入っています

もっと細くシュッとした感じも好きですが

スチールと違って粘らない感じなので

ポキッっと行きそうなのでこの太さでやっています

今まで使っていたロッドになります

基本的にこのシフトロッドに合わせた

長さで使っているので

ほとんどのハーレーに使えると思います

使えないのはダイナ系とスポーツスター系になるんでしょうかね？

その辺のデータがないので申し訳ありませんが適合車種までは分かりません

もし　万が一にでも違う長さで欲しいと思う

大変奇特な方が居ればｗ(失礼しました）

コメント欄にでもご一報下さいね
