2012年1月18日水曜日

自作フットペグ DIY6

自作フットペグ DIY5の続き
前回で真鍮削り出しフットペグ(ステップ)のブレーキ側とシフト側 両方が完成しました♪

ステップが真鍮削り出しでシフターとブレーキの踏む部分(何て言う名前だったっけ?)
調べたらシフトペグでしたw
も同じ真鍮で同じデザイン!!ローレット加工で作ります!!

同じような物を作り続けているのでw
ありがたい事に こんなブログを見に来てくれている人も
更新している自分も同じ様な写真ばっかりになり見飽きるので
飛ばし飛ばしやりますw

まず!!
シフトペグの大まかな型を削ります


太さは ブレーキアームの径に合わせ
全長は約80mm
踏みやすい様に延長カラーを使って
長くしてる分の全長で合わせます

コレもエンドと根元がローレットより
細くならない様に

型を作りながら溝を先に入れちゃいます



---スポンサードリンク---

表面を0.025から0.01と少しずつ削り面をキレイに整えたら


こんな感じでローレットホルダーをセット

面は整えても鏡面仕上げほどやる必要なし!!
とバイト目が結構残ってる状態

必要なしというか面倒なのでw

多分仕上がりの差が出ないかな?
とこんなもんで止めてます

ローレットの駒が大体中心に来るようにセットし
軽く圧を掛け一周

目がそろってれば圧を掛けつつ駒を送ります
圧をかけて送りを繰り返す事数回

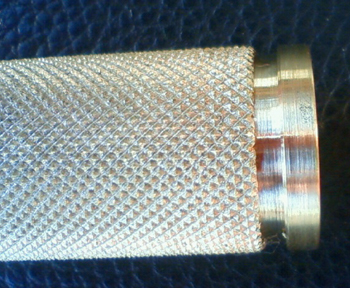

こんな感じで完成です♪

556や切断油をかけながら
綾目を付けるんですが

こんな感じで真鍮カスでデロデロ・・・

ローレット加工もコレで5本目になり
ノウハウも分かって来たので
なかなかスムーズにキレイに出来るように
なって来ました♪

シフトペグの取り付けはインチの皿ネジ

真鍮ペグ用に皿ネジを用意しました
もちろん今回もミリネジw
10mmと8mmを用意してたので
確認してみると10mmでちょうど良さそうです

ねじ山も20mm弱あるので

シフトペグのネジ穴は20mmチョイあれば
OKですね!!





タップの下穴をあけます

ボケ~としてたのか10mmネジを使うと決まり
10mm10mmと思っていたのか
10mmドリルで穴あけ寸前まで行きました・・・
危なかったw
危うく最後の最後で作り直しになるところでした

ギリギリのところでセーフです!!
気を取り直して10mmの下穴8.7mmで25mm穴

無事 穴あけも終ったので切り落とします


四角い黄色で囲った所

突っ切りバイトで
細心の注意をはらい切り出し~

ココで失敗したら立ち直れませんからw

失敗したら良いネタになるのでしょうけど
そんな心の余裕もないので
何の面白みもなく無事切り出し終了♪




切り出したペグにタップ立て

真鍮のタップなら何も付けずに
そのままガシガシやっちゃってOKのようですが

それはもう 一生分の
タッピングペーストを用意してあるのでw
使います!!

使ったほうが
気持ち良くタップ加工も出来ますからね



こんな感じで10mmネジ穴あきました

取り付けると見えない所なので
簡単な面取りをしただけで
表面の処理なし!!

前ならやってたと思うけど
省略出来る所は省略します♪

最後に軽く磨き直して!!

完成です!!

自分で言うのもアレですがw
実に美しく出来たと思います!!

フットペグとお揃いのシフトペグ

真鍮から削り出しただけあり
コレも小さいですが重厚感がモリモリですw



アップでみてもビシッと綾目がそろい♪
面取りもしました~

もう少し面取りをしっかりして
バイト目を消せばもっとキレイになりますけど

この位で終了します

だって作るの疲れたからw




さっそく完成したペグの取り付け!!

長さも太さもバッチリ付きました♪

ローレット加工して有るので
雨が降っても多分大丈夫でしょう!!

心配なのは 使ってる内に
ローレット部分が磨り減り

ツルン♪ってならないかですね!!


別角度からもう一枚


こんな感じになりました♪

出来は 自画自賛で素晴らしい~w

ただ無垢の真鍮を削りだしたので
重厚感が有るのは 良いのですが
ただただ重い!!

それはもう ギャップや段差で
勝手にブレーキが掛かるんじゃないかと
心配になるほどにw
走っていて急にブレーキが掛かっても怖いので・・・
近い内にスプリングでも入れて 踏み込みの強化をしなくては!!です

シフト側のペグは 同じローレットで作るのがお揃いで良いと思うのですが
ブーツがローレットで痛みそう・・・意外とけち臭くてすいませんw
なので チョットデザインを考えてから作ります♪

なかなか良いアイデア出ないんですよね・・・
ソフテイル用ミッドコンペダル強化に続く
