アーモボックスでパニアケース DIY3

アーモボックスでパニアケース　DIY2の続き

取り合えずこんな感じで

左サイドにアーモボックスが取り付きました

箱もステーもユラユラ＆グラグラなので

両方に補強を入れ!!

揺れる事すら許さない位

ガッチリ取り付けたいと思いますｗ

まず先にステーの補強をして
それからボックスの補強と進めます

－－－スポンサードリンク－－－

ステーを補強する為に使えそうな部分はタンデムステップの部分しかないかな？

箱が邪魔してタンデムステップも

外側にオフセットしないと

使い物にならない
飾りステップになりそうなのでｗ

長めのボルトを通します♪

このボルトが長くて

インナーフェンダーに干渉して入らない･･･

インナーフェンダーをズラしてから

ボルトを入れました

こういう一手間が面倒ですよね～

丸いカラーはコレから取り付ける補強ステーと

今付いているボックスのマウントステーの平行を出す為に使います

余り物カラーで厚さがぴったりだったのでそのまま流用です

またまた良い感じの端材が転がっていたので

そいつを使い補強イメージ♪

無駄にガッチリさせる為

ボルト3本止め!!

2本で十分なんでしょうけど

見た目と雰囲気の問題で3箇所♪

箱で隠れて見えない場所ですけどｗ

形を整え穴あけとバリ取りが終了～

今回のドリルド加工は

ちゃんと見栄えを考え開けましたｗ

やれば出来る子なんです!!

この後もう少し左のR部分と
右上の変な出っ張り＆全体の形を整え

軽くポリッシュ!!

で補強ステーも完成♪

タンデムステップのオフセットカラーを

ちゃっちゃと削り出し～

厚みは確か27ｍｍ程

フットペグの根元の太さに合わせ

段々テーパー加工♪

この後

軽く磨いて完成!!

こんな感じで取り付け～♪

この補強を入れた事によって

思っていた以上に剛性アップ!!!!

手で揺すってもビクともしません

ステーよりジャッキアップしてある

バイクが揺れるほどｗ

続いてパニアケースとなるアーモボックス内の補強をしたいと思います

50ｍｍ幅のｔ4アルミ材

普通にホームセンターで売っている

柔らかいアルミを使って補強します

何でコレを使ったかと言うと

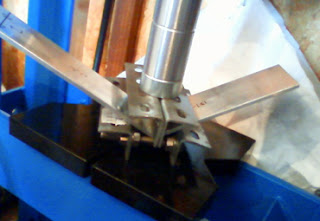

手持ちで曲げられる材料が

このアルミしかなかったからｗ

最近　生鉄やジュラルミンばかり

加工していたので

この軟弱アルミで補強になるのか

とても不安ですｗ

Ｌ字に曲げたフラットバーと

箱の底　真ん中が盛り上がっているので

それを逃がすように底にも2枚使い

8箇所をガッチリ

ボルトで貫通させて止めたいと思います

何気にちょうど良い幅のフラットバーで

助かりました

底にぴったり♪

こんな感じで8箇所止め!!

中に入れたものが引っ掛らないよう
フラットバーの面取り＆バリ取り

ボルトもカットしてナットから余りが出ない様にしてあります

ペラペラのフラットバーだったので

どの位　強度アップになるか不安でしたが

予想以上にガッチリしました♪

揺すってもちょっとやそっとじゃ揺れない程に!!

コレならこのボックスに入る程度なら

何を入れても大丈夫でしょう!!

今まで持ち歩いていた物を入れてみると♪

工具やらコイルやらその他もろもろを詰め込みましたが

全く大丈夫そうな感じ♪

全部入るか不安でしたがまだ少し余裕もあるのでなかなか容量もあります

最後にボックスを取り付けた事によりウィンカーを移設しないといけなくなったので

良さそうな場所を探す事数分･･･

ココしかなかった!!
フェンダーに直接取り付けって
やりたくなかったんですが
まぁ～他になさそうなので

左右の取り付け位置に気をつけて
しっかり確認しながら

穴あけ～取り付け～

この場所なら

配線延長もギリギリ要らない位置なので

簡単に終了～です

今までステーを使っていた分

外側に何か出っ張ってるな･･･

って感じだったので

Rフェンダー直付けで何かスッキリ♪

ボックス側も同じ様にRウィンカー移設

コッチも蓋が開くように

ウィンカーが内側になるよう

Rフェンダー直付け♪

思いがけずスッキリして満足満足♪

のハズが･･･

後ろから見たら左右の高さがそろっていなかった･･･

痛恨のミスですｗ

最後の最後でやっちゃいましたよ･･･

詰めが甘いとは　正にこの事ですね!!

あぁ～何てこったやっちまった･･･

でも　まぁ～良いかｗチョットだし♪

とりあえずこんな感じで
箱もガッチリと取り付け終わったので♪

Ｒウィンカーの事は　考えないようにしｗ

ボックスの強度確認の為に天気も良いので
軽く試乗にgoooooo!!

バイクも人間も絶好調でちょっとのつもりが60km程走り回っていました
天気も良いと気持ち良いですね～

結果　心配だったスイングアームとの干渉も無し♪

蓋に取っ手を付けっぱなしなのでガタガタ五月蝿いかな？

と思っていましたが全然気にならないのでこのままでOKそう

完成写真は　早く乗りたかったので出発前の写真を思わず取り忘れ･･･

休憩時に取ろうと思ったら痛恨の携帯忘れで写真も撮れずｗ
帰って来たらもう暗くなっていて完成写真が撮れませんでした

なんだかんだと取り付けてみて

このままでも有りのような無しのようなアーモボックスさん

なんだか自分でもカスタムの方向性が良く分からなくなって来てるのでｗ

もし　おかしかったら容赦なく突っ込みください!!

優しくダゼ～ｗと教えて下さいお願いしますｗ

しばらくこのまま様子を見て　やっぱり無し!!

となったら色を塗り変えて誤魔化すかな～

バックよりこの箱の方が良い感じなのでなるべく箱を使う方向で修正ですね♪

アーモボックスでパニアケース　DIY4で引きの全体写真アップしました
