いつもの事ながら大雑把に何となくですが
モトスコープミニをタンク横にマウントさせるステーの元になる形が
何となく決まりました♪
このメーターステーベースとまだ呼べない物体ｗ
バンドソーで適当に切り出し
フレームにマウントさせる穴とメーターやランプ類を
つける穴だけあいた状態です
なので現物合わせで形を確認しながら
10mmのジュラルミン板を使っているので
フライス盤で厚過ぎる部分や要らない部分を削り
せっかく用意したモトスコープミニなので
なるべく良い感じで取り付けられるようにしたいと思います
－－－スポンサードリンク－－－
まず形を整える為に仮組みだけでも先にしたいので
仮組み出来るようにマウント部分を先に作ります
メーターステーを取り付ける場所は
タンクをフレームマウントする部分に7mmのカラーを使っているので
カラーの代わりにメーターステーを使います
ってことで
保護テープを剥がした部分まで3mm削り
今まで使っていたカラーと同じ厚みにします
こんな感じで完成です
バイスに直で固定していたので
右端に削り残しがチョット残っているので
ヤスッてキレイにしたら仮組みしてみます

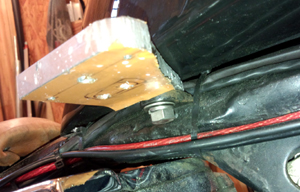

カラーとほぼ同じ厚みに出来たので
ガタツキ一切なしでガッチリ組み付けられました♪
ぶん回した時にメーターの角度がズレる事も無いでしょう!!
たぶんｗ
この仮組みした状態を上から見るとこんな感じ
ニュートラルランプと油圧ランプそれとモトスコープミニ本体が
ビロ～ンと間延びしない位置に付けられそうです
ステーの本体もコレだけタンクに隠れるので
予定していた穴あけ加工なんかをしない方が良さそうですね
加工しても見えないので無駄な手間をかけないようにしますｗ
仮組みしてランプ類の位置もOKそうなので
最初の写真でチラっと写っている
インジケーターランプを取り付ける為に
厚みを3mm程にするのに7mm削ります～
ナット固定になるのでその分も考え少し広めに加工中
ココで無念のタイムアップｗ
motogadget motoscope mini（モトガジェットモトスコープミニ）のステー作り DIY3続く
