前回でやっとココまで終りました
後は 取り付けナットを作れば♪
一段落付くところまで来ました!!
作る取り付けナットの寸法はこんな感じ
図面の段階では
16mmスパナを使い
スパナの厚みも適当に7mmで設計
実際に手持ちのスパナを見てみると
16mmサイズなんて持っていなくｗ
7mm厚だと14mmスパナだったので
2mmずつ削り14mmスパナに合わせ作ります♪
－－－スポンサードリンク－－－
材料はジュラルミンで作る予定でしたが
何となくワンポイント欲しくなり
真鍮で作る事にしました
手持ちの真鍮はφ30
大変勿体ないですが
φ30→φ18まで削り
10mmネジの下穴を開けフライス盤で加工
いきなり完成です♪
最後のタップで
1つ斜めにネジを切ってしまいましたが
まぁ～使える範囲内なので
このまま使います
ウィンカー本体のネジ部分を
長めに作っているので5山程カット♪
機械を使うのも面倒なので
こういうカットは基本的に手ノコ
カット面とネジ山を整え終了～
コレでやっと全ての作業が終了です♪
（中身はコレから）
相当いやかなり主観が入りまくりですが
質感というか全てが素敵ですｗ
早く取り付けて使いたい!!
早速仮組み
このウィンカーを作る時に取り付けようと
思っていた取り付け位置に!!
ん？何かイマイチ･･･
パンチングメタルの穴も左右対称じゃないので
どうしてもウィンカーもずれる
想定外ですｗ
カマキリチョッパーがメインテーマなので
そうするとコレも有りだよな～
って絶対無いですね･･･
この後色々やりました
フェンダーレールに付けてみたり
パンチングメタルのいろんな場所に付けたり♪
結果 取り付けベースがデカイ!!
って事になり
結果 取り付けベースがデカイ!!
って事になり
ウィンカーの取り付けベースを1セット♪
小さいのでベースに配線を逃がす穴が
作れないので10mmを貫通させて有ります
コイツを使い
パンチングメタルの裏から
ウィンカーを取り付けて見る事に
最初に比べると大分スッキリです
ほぼ左右対称になる位置で
見た目のバランスもコッチの方が
良い感じじゃないでしょうか？
良い感じじゃないでしょうか？
でも取り付けボルトが表側から丸見えで
なんだかな～
裏から見ると
こんな感じでフルボトムしてもタイヤには
当る事はなさそうです

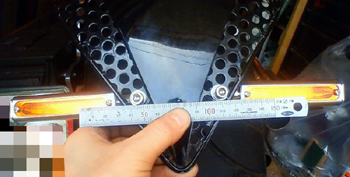

ウィンカー間が短く見えますが
R側は光源の中心が
150mm以上離れていればOKなので
この位置でギリギリOK範囲♪
ただやっぱり
取り付けた感じがしっくりとコレだぁ～～～～!!
とバシっと来る物が有りません･･･
こうなったら
このウィンカーを作りながら思っていたプランBをやるしかないか？
プランBとは このパンチングメタルに合わせ
アクリル板を曲げ なんちゃって埋め込み式LEDウィンカーにする事!!です
アクリルの曲げ加工なんてやった事ないし
全く上手く作れる自信が無いので今回のウィンカーを作ってみましたが
やっぱりビシッと決まりません･･･
今回作ったウィンカーは せっかく良い感じの出来なので
F側に持って行き!!
R側は なんちゃって埋め込み式を試してみます
－－－スポンサードリンク－－－
R側は光源の中心が150mm以上離れていればOKなので
この位置でギリギリOK範囲♪
ただやっぱり
取り付けた感じがしっくりとコレだぁ～～～～!!
とバシっと来る物が有りません･･･
こうなったら
このウィンカーを作りながら思っていたプランBをやるしかないか？
プランBとは このパンチングメタルに合わせ
アクリル板を曲げ なんちゃって埋め込み式LEDウィンカーにする事!!です
アクリルの曲げ加工なんてやった事ないし
全く上手く作れる自信が無いので今回のウィンカーを作ってみましたが
やっぱりビシッと決まりません･･･
今回作ったウィンカーは せっかく良い感じの出来なので
F側に持って行き!!
R側は なんちゃって埋め込み式を試してみます
