この日はタイムオーバーで終了～
これの続きになります
この本体を
下の図面のようにフライス加工で完成♪
右の図面のように加工する予定♪
図面の書き方なんて
中学校の図工以来やってないので
何が基本か完全に忘れていますｗ
なので自分で加工する時に
必要な寸法だけを入れてます
今までは現物合わせで組んでみておかしければ加工!!
と簡単にお直ししながらやっていたので
図面も適当でOKでした
でも今回のウィンカーは そういう訳にはいきません!!
って事で
ちゃんと大丈夫かこの図面でしっかりと完成イメージ!!
でも何となくしかイメージ出来ませんｗ
今回は 自分にしては割りと精密な加工になります♪
失敗は許されないので使い方も良く分からない３DのCADを使い
ちゃんと完成した物を目で確認してから加工に入りたいと思います
－－－スポンサードリンク－－－
最初はまったく訳分からなかった
３DのCADも何となく使い方に慣れ
上の図面を３D化出来ました♪
やれば何とかなる物ですねｗ
頭の中では
ぼんやりとしかイメージ出来なかった
形がはっきりとコレで分かります
少し回転させると
こんな感じでボルト部分に配線を通す穴が
本体のど真ん中に来ても大丈夫そうです♪
後は 最初のジュラルミン丸棒を
図面の数値を見ながら
フライス加工すればOK!!
ココまでしっかりと
下準備した事なんて無いので･･･
自分でやったくせにちゃんと作れるか不安になって来ましたｗ
不安がっても先に進まないので♪
もう1本本体を削り出します
ネジ部分を作り終り

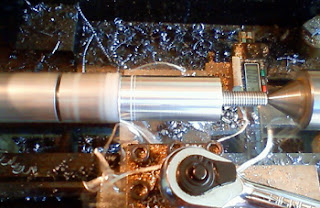

本体の外径を削り中～
こんな感じで軽く磨き完成♪
とりあえずウィンカーの本体の基本になる
ジュラルミンの丸棒にネジが付いている状態
のアルミの塊が2個出来ました～
旋盤で加工出来るのはココまで!!
後は この丸棒部分をフライス加工していき
アクリル板でレンズを作り♪
中にLEDを仕込み完成です!!
